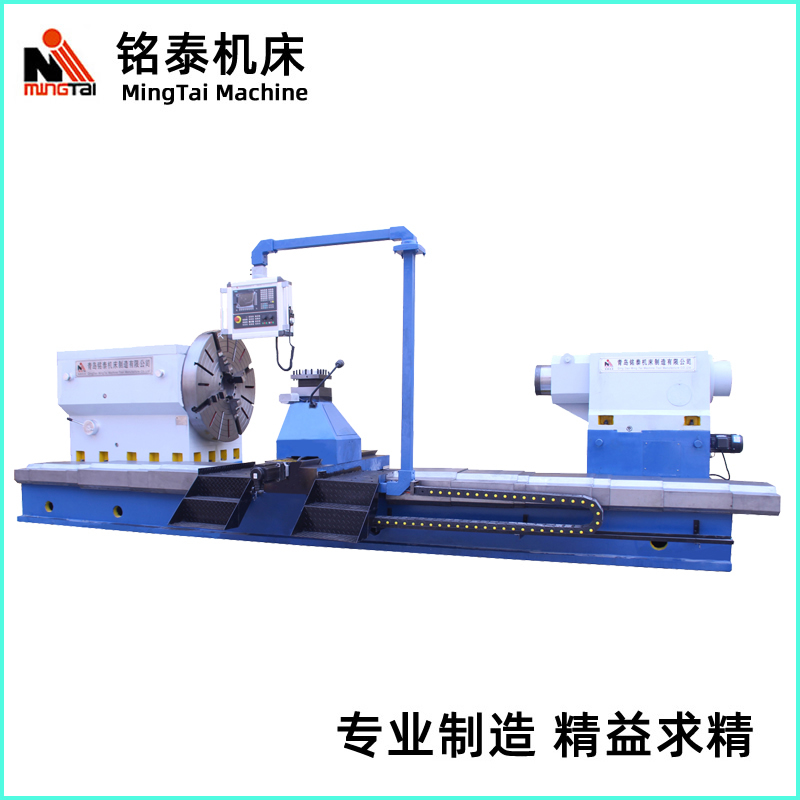

数控重型卧式车床

型号 · Model：Model: CK61系列

获取该机型报价电话咨询 0532-83205888

以上为该系列标准配置，中心距、回转直径、数控系统与自动化配置均可根据工件图纸定制，欢迎提供图纸获取选型建议。

技术参数TECHNICAL SPECIFICATIONS
	名称	CK61160	CK61200	CK61250	CK61300
床身部分	床身上最大工件回转直径	1600mm	2000mm	2500mm	3000mm
刀架上最大工件回转直径	1250mm	1600mm	2000mm	2500mm
顶尖间最大工件长度	根据客户要求	根据客户要求	根据客户要求	根据客户要求
顶尖间最大工件重量	32T	32T	64T	128T
床身导轨宽度	1200mm	1600mm	2000mm	2500mm
刀架部分	刀架最大横向行程	800mm	1000mm	1250mm	1500mm
刀架最大纵向行程	根据客户要求	根据客户要求	根据客户要求	根据客户要求
刀架快速移动（横向）	2000mm/min	2000mm/min	2000mm/min	2000mm/min
刀架快速移动（纵向）	3000mm/min	3000mm/min	3000mm/min	3000mm/min
刀架结构	压板或方刀台	压板或方刀台	压板或方刀台	压板或方刀台
刀杆截面尺寸	50×50 mm	50×50 mm	50×50 mm	50×50 mm
主轴部分	主轴前轴轴承内孔直径	Φ220 mm	Φ300 mm	Φ300 mm	Φ400 mm
主轴通孔直径	Φ100 mm	Φ100 mm	Φ100 mm	Φ100 mm
卡盘直径	Φ1400 mm	Φ1600 mm	Φ2000 mm	Φ2500 mm
尾座部分	尾座套筒直径	Φ200 mm	Φ290 mm	Φ290 mm	Φ350 mm
尾座套筒最大行程	300mm	300mm	300mm	300mm
电机部分	主电机功率	45KW	55KW	75KW	128KW
横向电机功率	18N.m	23N.m	27N.m	27N.m
纵向电机功率	23N.m	27N.m	36N.m	36N.m
尾座电机功率	1.5KW	1.5KW	1.5KW	1.5KW
滚珠丝杠	X轴滚珠丝杠	台湾上银	台湾上银	台湾上银	台湾上银
Z轴滚珠丝杠	台湾上银	台湾上银	台湾上银	台湾上银
系统厂家	客户选配	客户选配	客户选配	客户选配	客户选配
机床精度	尺寸精度	1T17	1T17	1T17	1T17
精车外圆圆度	0.03mm	0.03mm	0.03mm	0.03mm
精车外圆圆柱度	0.035/300mm	0.035/300mm	0.035/300mm	0.035/300mm
精车外圆平面度	0.030/300mm	0.030/300mm	0.030/300mm	0.030/300mm
精车外圆表面粗糙度	Ra3.2	Ra3.2	Ra3.2	Ra3.2

* 以上参数为标准配置，可根据工件与工艺要求定制，欢迎联系获取详细技术方案。

产品简介

CG61系列重型卧式车床可承担各类车削加工工作，能够完成各类零件的外圆、端面、内孔、切槽等多道工序加工，同时适配硬质合金刀具开展强力车削作业，可加工各类黑色金属与有色金属材料。产品核心大件采用行业主流计算机技术与成熟优化的有限元分析方法完成设计，充分优化机床各结构段的载荷承载能力，实现结构设计合理、用材考究。所有铸件均采用高强度HT250密烘铸铁为原材料，保障机床具备优异的刚性、稳定性与精度保持性，尤其适配重切削加工场景。所有大型铸件均经过严格退火处理+震动时效工艺，有效消除内应力，显著提升整机精度稳定性，加工后零件可实现高精度几何位置公差。机床底座采用十字形结构、矩形受力设计，组织稳定可靠，精度保持性强。
