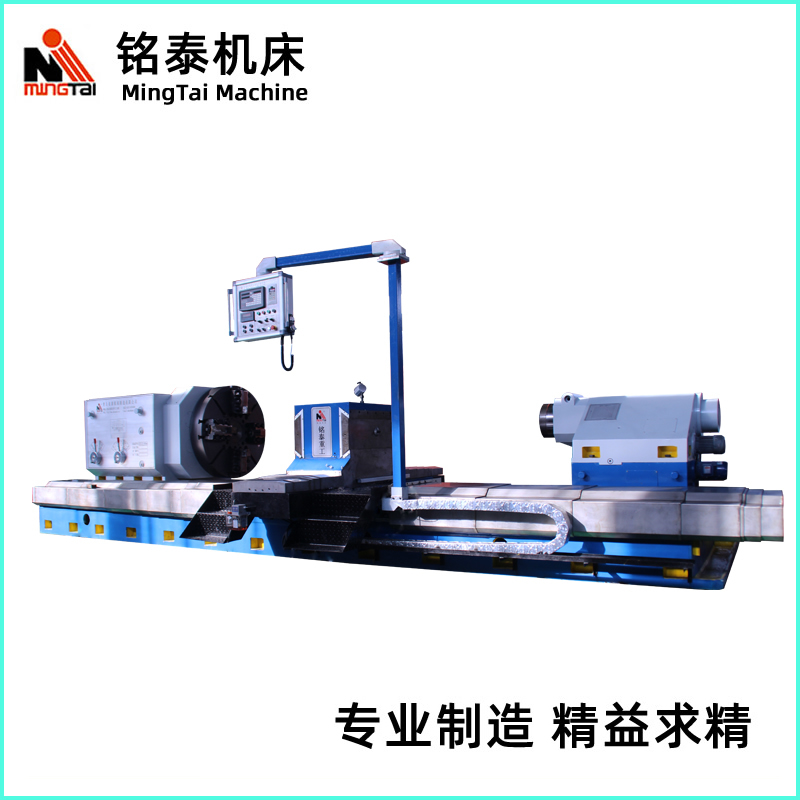

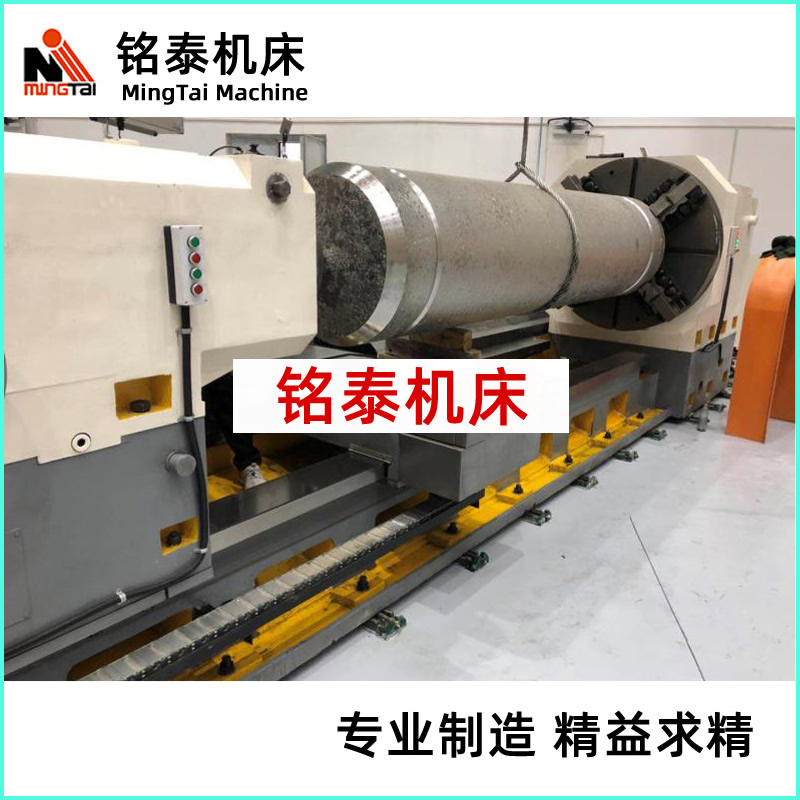

标准重型轧辊车床

型号 · Model：Model: CG84系列

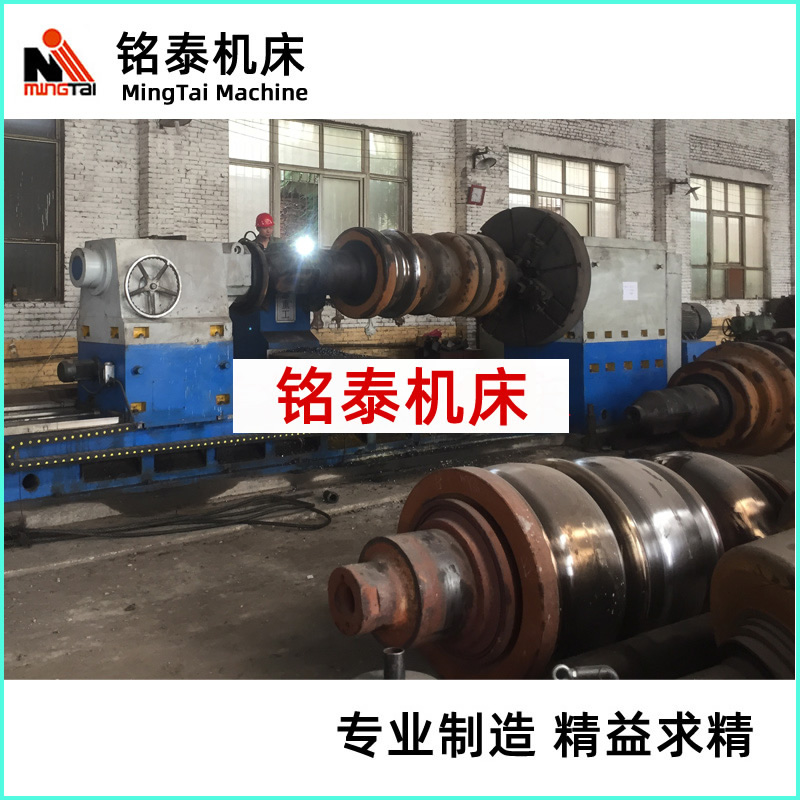

CK84/CW84系列轧辊车床适用于加工高速钢、硬质合金钢等材质的工件，对黑色金属、有色金属和部分非金属的轴类、圆筒类和盘类零件，进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等。

获取该机型报价电话咨询 0532-83205888

以上为该系列标准配置，中心距、回转直径、数控系统与自动化配置均可根据工件图纸定制，欢迎提供图纸获取选型建议。

技术参数TECHNICAL SPECIFICATIONS
	名称	C8463	C84100	C84125	C84160	C84200
床身部分	床身上最大工件回转直径	800mm	1250mm	1600mm	2000mm	2500mm
刀架上最大工件回转直径	630mm	1000mm	1250mm	1600mm	2000mm
顶尖间最大工件长度	根据客户要求	根据客户要求	根据客户要求	根据客户要求	根据客户要求
顶尖间最大工件重量	10T	15T	25T	32T	64T
床身导轨宽度	1200mm	1000mm	1200mm	1400mm	1800mm
刀架部分	刀架最大横向行程	315mm	500mm	625mm	800mm	1000mm
刀架最大纵向行程	根据客户要求	根据客户要求	根据客户要求	根据客户要求	根据客户要求
刀架快速移动（横向）	2000mm/min	2000mm/min	2000mm/min	2000mm/min	2000mm/min
刀架快速移动（纵向）	3000mm/min	3000mm/min	3000mm/min	3000mm/min	3000mm/min
刀架结构	重型框式刀架	重型框式刀架	重型框式刀架	重型框式刀架	重型框式刀架
刀杆截面尺寸	32×32 mm	40×40 mm	50×50 mm	50×50 mm	50×50 mm
主轴部分	主轴前轴轴承内孔直径	Φ200 mm	Φ240 mm	Φ240 mm	Φ300 mm	Φ400 mm
主轴通孔直径	Φ100 mm	Φ100 mm	Φ100 mm	Φ100 mm	100mm
卡盘直径	Φ630 mm	Φ1000 mm	Φ1250 mm	Φ1600 mm	Φ2000 mm
尾座部分	尾座套筒直径	Φ120 mm	Φ160 mm	Φ180 mm	Φ290 mm	Φ290 mm
尾座套筒最大行程	150mm	150mm	300mm	300mm	300mm
电机部分	主电机功率	22KW	37KW	45KW	55KW	75KW
横向电机功率	15N.m	15N.m	23N.m	27N.m	27N.m
纵向电机功率	23N.m	27N.m	27N.m	36N.m	36N.m
尾座电机功率	1.5KW	1.5KW	1.5KW	1.5KW	1.5KW
机床精度	尺寸精度	1T17	1T17	1T17	1T17	1T17
精车外圆圆度	0.03mm	0.03mm	0.03mm	0.03mm	0.03mm
精车外圆圆柱度	0.035/300mm	0.035/300mm	0.035/300mm	0.035/300mm	0.035/300mm
精车外圆平面度	0.030/300mm	0.030/300mm	0.030/300mm	0.030/300mm	0.030/300mm
精车外圆表面粗糙度	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2

* 以上参数为标准配置，可根据工件与工艺要求定制，欢迎联系获取详细技术方案。

产品简介

CK84/CW84系列轧辊车床适用于加工高速钢、硬质合金钢等材质的工件，对黑色金属、有色金属和部分非金属的轴类、圆筒类和盘类零件，进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等。机床床身采用整体三导轨，拖板与床身导轨之间采用贴塑结构，伸缩式钢板防护罩全封闭防护，刀架横向采用滚珠丝杠，纵向采用高精度齿条及双齿棒消隙结构，提高了刀架的传动精度。
